基层电力系统VOIP解决方案

一、系统概述

为了保证内部通信指挥调度,电力系统建立了覆盖全国的内部电话通信网,并且大部分地区已经覆盖到市县级机构。通常语音通信系统采用了电路程控交换方案,使用程控交换机连接SDH、WDM、ATM等光传输系统。

在电力企业信息化建设的过程中,IP数据网络逐渐覆盖各基层单位,在现有IP数据网上,使用语音分组交换技术,建立IP电话通信系统,是满足乡镇区基层机构的电话/传真通信需求的最佳方式。能够减低语音通信系统建设成本。

二、系统应用方案

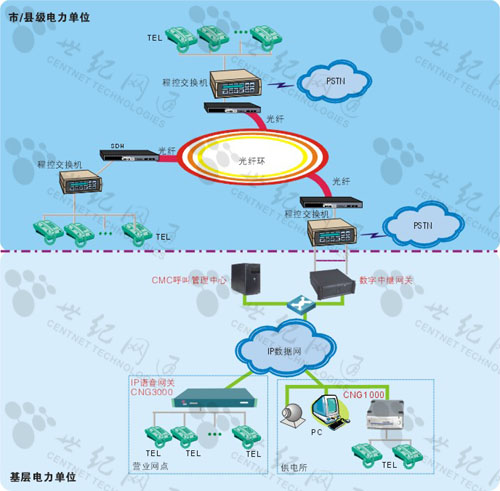

方案拓扑图: 在已有的或新建的乡镇区基层IP数据网上,建立IP电话系统。并接入到市县一级的电话调度网络,将避免投入建设传统电路传输及交换系统,仅利用IP数据一套网络,实现“语音、数据、视频”合一。

由于电力基层网点办公人数不多,机构分散,建设传统电路交换的语音通信系统全面覆盖,要求中心交换机/PCM等设备容量庞大,且在基层机构无灵活小型终端通信设备选择,往往还须成对使用,造价较高,建设周期长,灵活度差。

IP电话通信系统利用现有的IP数据网进行语音通信,无须再专门建立语音通信网。IP电话终端设备简单灵活,适合小机构应用,且建设成本低,周期快,设备“即插即用”,维护简单。

三、系统组件

(1)市县局中心机构

  • 数字中继IP语音网关
    建议中心机构配置一台CNG8000 数字中继IP语音网关,通过E1数字中继线路连接原有程控电话交换机,实现通信网的互通和延伸。CNG-8000IP语音网关提供1—16E1数字中继;支持中国及ITU-T H.323V3/4标准;支持中国1号/ISDN PRI 信令。
  • CMC呼叫管理控制中心系统
    系统包括网守模块,呼叫统计模块,网管模块。
    网守模块负责整个VoIP电话网络系统的呼叫身份认证,端口号码分配、号码资源管理、呼叫路由管理和带宽管理;
    呼叫统计模块负责全网IP电话号码的呼叫统计、计费、呼叫清单的生成和查询;
    网络管理模块负责对IP电话网中的终端设备远程管理设置、软件升级、性能监控、故障报警、提供系统日志和网络拓扑等信息。
(2)乡镇区级基层办公机构

  • CNG 2000/3000 IP语音网关:基于模块化设计多功能IP电话网关设备,有2—16路电话用户中继接口(FXS),或环路中继(FXO)选择,用于中型网点基层单位。
  • CNG 1000 IP语音网关:小型化的IP语音网关,有2—4路电话用户中继接口(FXS),或环路中继(FXO)选择,用于小型网点基层单位。
